截至 ２０１７ 年末?我國公路總里程達到 ４７７. ３５ 萬公里? 其中?高速公路 １３. ６５ 萬公里?里程規模居
世界第一 [１] ? 國家統計年鑒數據顯示?２０１６ 年交通事故發生數總計 ２１. ２８ 萬起?其中傷亡人數 ６. ３ 萬
人?經濟財產損失約 １２. ０７ 億元?２０１５ 年交通事故傷亡人數占比高達 ８７. ９１％ ?每 ３ 人死亡事故中就有 １ 人死于車輛駛離道路的事故[２] ? 公路護欄是交通安全的重要設施?護欄立柱作為主要抗力裝置被稱為駕駛員的“ 最后一道安全屏障” ? 立柱能否達到設計埋深也將直接影響對車輛的防護能力?但由于各種原因?部分施工單位遇到堅硬路基無法正常插打立柱而選擇將立柱直接切割?導致立柱埋深不足? ２００６ 年山西祁臨高速發生的特大交通事故的主要原因就是由于立柱埋深不足導致?當時引發了社會公眾和 交通行業的廣泛關注?
采用無損檢測設備對立柱埋深進行檢測是目前常用的方法? 而基于彈性波理論的檢測設備能否滿足不同工況下的精度要求?相關學者也對此做了廣泛的研究? 何存富等[３] 在彈性動力學理論基礎上系統分析了導波群速度、衰減和頻散等對檢測精度的影響? 梁世斌[４] 、張瀟等[５￣６] 提出波在立柱埋深檢測中的優點和應用潛力?但也指出立柱埋深內土體會對波信號產生衰減吸收等問題?并研究了不同狀態對檢測方法及精度的影響并提出各狀態因素的影響校正因子? 張明啟[７] 、Ｖｏｇｔ 等[８￣１０] 指出彈性波在波阻抗界面處發生的反射和透射遵循斯奈爾定律?反射效應會影響波的幅值而不影響波速? 趙星[１１] 提出由于波信號衰減引發的畸變對測量精度有影響? 賈志絢等[１２] 指出傳感器類型及安裝位置、波形鋼護欄、激振方式等對檢測精度的影響?
１. １ 無損檢測設備簡介
本實驗采用四川升拓技術有限公司研發的鋼質護欄立柱埋深檢測儀( ＩＥ) ?詳見圖 １? 該設備組成包括儀器主機、專用電腦、加速度傳感器、自動激振錘、激振控制器等? 護欄立柱埋深檢測儀的測試基本原理是利用沖擊彈性波的反射特性?在已知標定波速條件下?通過量測彈性波在鋼質立柱中的傳播時間來推算立柱的長度及埋深?測試原理詳見圖 ２?
１. ２研究參數選定
路基填土為黏土、砂土等? 因此這里的實驗研究中?以純黏土、純砂土、砂黏復合土( 上黏下砂、上砂下黏)３ 個參數作為路基填土的土質參數開展實驗研究( 這里的實驗用土均為烘干土體?含水率對測試精度的影響有待進一步研究) ? 為研究采樣數據量大小對立柱埋深檢測精度的影響?每種路基填土的采樣數據按 ５、１０、１５、２０ 次 ４ 種工況進行采樣?每個工況測試 ２ 次?并通過調節激振控制器數值嚴格控制每次錘擊力度?確保每次錘擊力度基本一致? 土質厚度設定為 ０. ３ ｍ?復合土設定為黏、砂土厚度各為
０. １５ ｍ?
１. ３ 實驗?zāi)Ｐ椭谱?/div>
室內實驗?zāi)Ｐ筒捎脤⒁桓L度 １. ５０ ｍ、直徑 ０. １１４ ｍ、壁厚 ４ ｍｍ 的鋼質立柱( 接近實際護欄立柱規格[１４] ) 埋入鋼質圓桶?在圓桶內分層填土并夯實?控制好每層填土的夯擊力度和次數?確保土質密實度基本一致? 實際工程要求護欄立柱埋深不低于 １. １ ｍ?考慮到本實驗研究目標為不同土質對檢測精
度的影響及室內實驗條件限制等因素?本實驗?zāi)Ｐ偷牧⒅裆钊?０. ３ ｍ? 為避免鋼桶底板對立柱埋深檢測的影響?在立柱底部放置一塊硬紙板進行隔離?室內實驗立柱模型制作過程及土質分布示意見圖 ３、圖 ４?

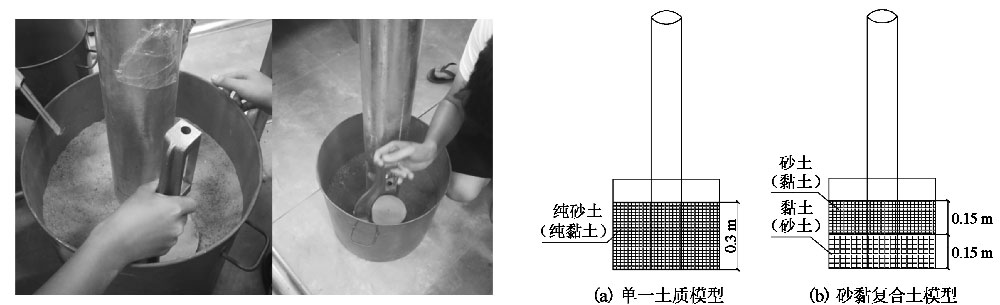

圖 ３ 實驗立柱模型制作 圖 ４ 實驗?zāi)Ｐ屯临|(zhì)分布
１. ４ 立柱長度測試
由于立柱埋深等于立柱總長減去立柱外露長度?為減少由于外露長度的人為測量誤差造成影響?這里的結果分析指標均取立柱總長? 立柱埋深檢測儀的系統結構圖如圖 ５ 所示?本次實驗嚴格按照設備使用安裝操作流程進行安裝連接? 鋼管波速取為 ５. １９ ｋｍ / ｓ?激振控制器的力度大小控制在 ９. ０( 此數值為激振器顯示數值?無量綱?是衡量錘擊力度的指標?數值過大或過小無法獲得采樣數據) ?當確定環境噪音滿足要求后?使用自動采集模式進行數據采集?數據分析統一采用批量解析?不存在無效解析結果?最后自動保存解析結果文件并截圖?形成實驗測試結果文件?實驗測試結果匯總見表 １?
圖 ５ 實驗儀器系統結構圖
表 １ 測試結果匯總( 鋼質立柱總長) ｍ
土質參數 采樣次數/ 次
5 5 １０ 10 １５ １５ ２０ ２０
純黏土( 埋深 ３０ ｃｍ) １. ５０８ １. ４４２ １. ５０６ １. ４３７ １. ５２３ １. ４９４ １. ５１２ １. ５０５
純砂土( 埋深 ３０ ｃｍ) １. ４６８ １. ４６０ １. ４７４ １. ４７７ １. ４７６ １. ４７６ １. ４７７ １. ４７７
下黏上砂( 各 １５ ｃｍ) １. ５３０ １. ５０１ １. ５１１ １. ５０４ １. ５０７ １. ５０８ １. ４９７ １. ５１７
下砂上黏( 各 １５ ｃｍ) １. ４７７ １. ４５４ １. ４６９ １. ４６３ １. ４８４ １. ４６１ １. ４７８ １. ４６９
２ 實驗結果分析
２. １ 單一土質對測試精度的影響分析
圖 ６ 給出了立柱埋置在單一土層工況下?采用檢測儀( ＩＥ) 的實測結果分析? 由圖可知?純黏土工況下的實測數據離散程度要略高于純砂土工況下的離散程度?從數據的總體精度來看?純黏土工況下的實測精度要高于純砂土的實測精度?說明砂土對彈性波的傳遞的干擾程度高于黏土?
當單根立柱采樣數據量在 ５ 次時?純砂土工況下的測值均略小于實際長度?最大偏差的立柱長度
為 １. ４６０ ｍ?比實際值小 ４ ｃｍ( － ２. ６％ ) ?最小偏差
的立柱長度為 １. ４７７ ｍ? 比實際值小 ２. ３ ｃｍ ( － １. ５％ ) ? 純黏土工況下的實測最大偏差的立柱

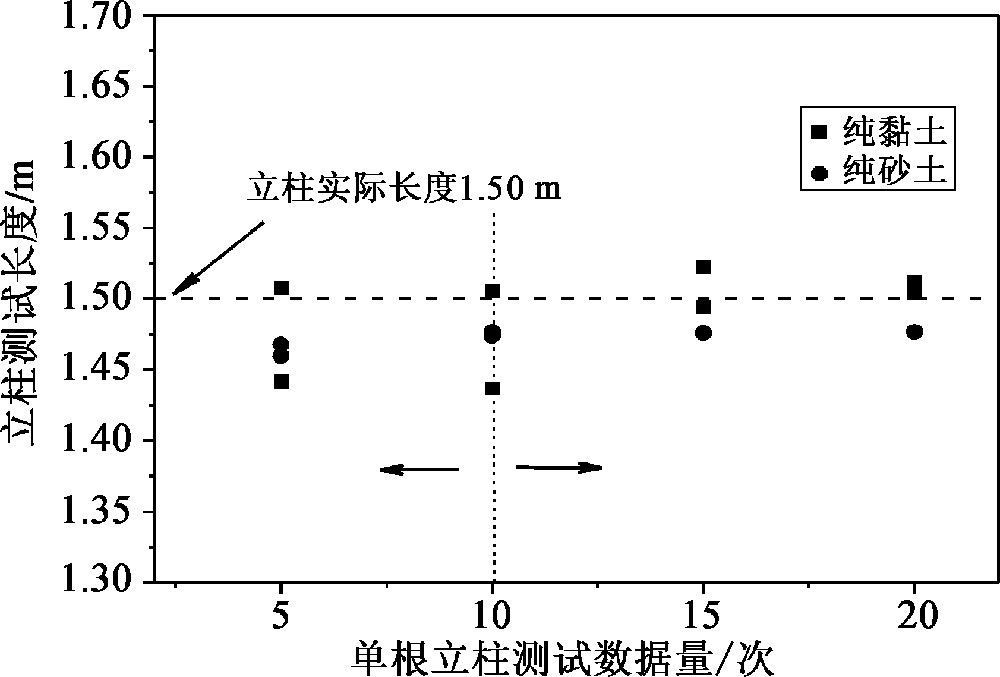

圖 ６ 單一土層對長度測試精度影響分析圖
長度為 １. ５２３ ｍ?比實際值大 ２. ３ ｃｍ( ＋ １. ５％ ) ?其實測最小偏差的立柱長度為 １. ４３７ ｍ?比實際值小
６. ３ ｃｍ( － ４. ２％ ?超規范限值 ４％ [１５] ) ?說明在采樣數據量較小時( < １０ 次) ?純黏土工況下的實測偏差值和離散程度要明顯高于純砂土工況的實測值?且可能出現超規范情況?
７３
當單根立柱采樣數據量在 １０ 次以上時?上述兩個工況下的實測精度均有所提高?純黏土工況下的實測偏差( ＋ ０. ６％ ) 卻明顯低于純砂土工況的實測偏差( － １. ６％ ) ?且純黏土工況下實測值總體表現出略大于實際立柱長度( 約 ＋ ０. ５％ ) ?
２. ２ 復合土質對測試精度的影響分析
圖 ７ 給出了立柱埋置在復合土層工況下?采用檢測儀( ＩＥ) 的實測結果分析? 由圖可知?在復合土層工況下?無論是上黏下砂還是上砂下黏工況?二者測試的離散程度相當?但從數據總體精度來看?上砂下黏工況下的實測數據具有更高的精度?其實測結果表現出略大于實際值( 約 ＋ ０. ５％ ) ?上黏下砂工況下的實測結果表現出略小于實際值( 約 － １. ５％ ) ?說明砂土對實測精度的影響主要集中在立柱的根部?即砂土對彈性波的反射干擾程度要略高于黏土?
當單根立柱采樣數據量在 ５ 次工況下?上述兩
工況下的實測數據偏差和離散程度均較大?下黏上

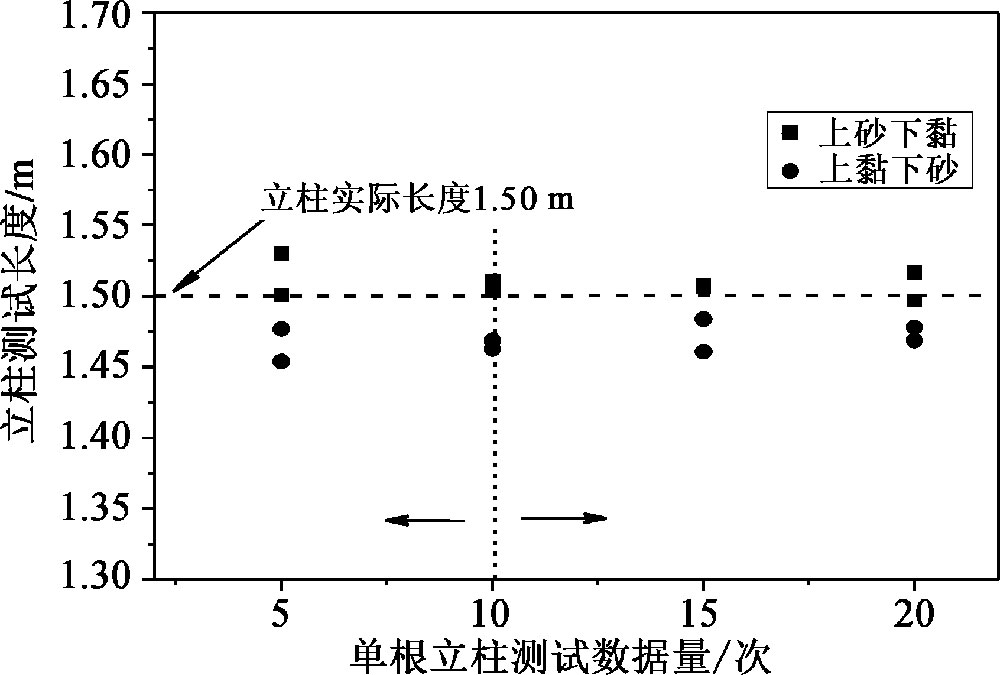

圖 ７ 復合土層對長度測試精度影響分析圖
砂工況的實測值略大于實際長度?最大偏差的立柱長度為 １. ５３０ ｍ?比實際值大 ３ ｃｍ( ＋ ２. ０％ ) ? 上黏下砂工況下的實測值略小于實際長度?其最大偏差的立柱長度為 １. ４５４ ｍ?比實際值小 ４. ６ ｃｍ ( － ３. ０％ ) ?上砂下黏工況下的實測精度略高一些?
當單根立柱采樣數據量在 １０ 次以上時?上砂下黏工況下實測最大偏差的立柱長度為 １. ５１７ ｍ?比
實際值大 １. ７ ｃｍ( ＋ １. ３％ ) ? 上黏下砂工況下最大偏差的立柱長度為 １. ４６１ ｍ?比實際值小 ３. ９ ｃｍ ( － ２. ６％ ) ?上砂下黏工況下的實測精度也要略高一些?
２. ３ 采樣數據量大小對測試精度的影響分析
圖 ８ 給出了單根立柱采樣數據量大小對立柱長度測試精度的影響?本組數據采用相同工況下的兩個實測值的平均值作為該工況下的實測值? 由圖可知?無論立柱埋置在何種土層工況下?隨著單根立柱采樣數據量的增大?其實測結果的精度逐漸提高?當超過一定數據量后(１０ 次) ?對實測精度的影響趨于穩定?
當采樣次數在 ５ 次工況下?其測試結果精度較
低?實測最大偏差的立柱長度為１. ５１６ ｍ( ＋ １. １％ ) ?
實測最小偏差的立柱長度為 １. ４６４ ｍ( － ２. ４％ ) ?而
當采樣數據次數超過 １０ 次后?采樣數據量大小對結

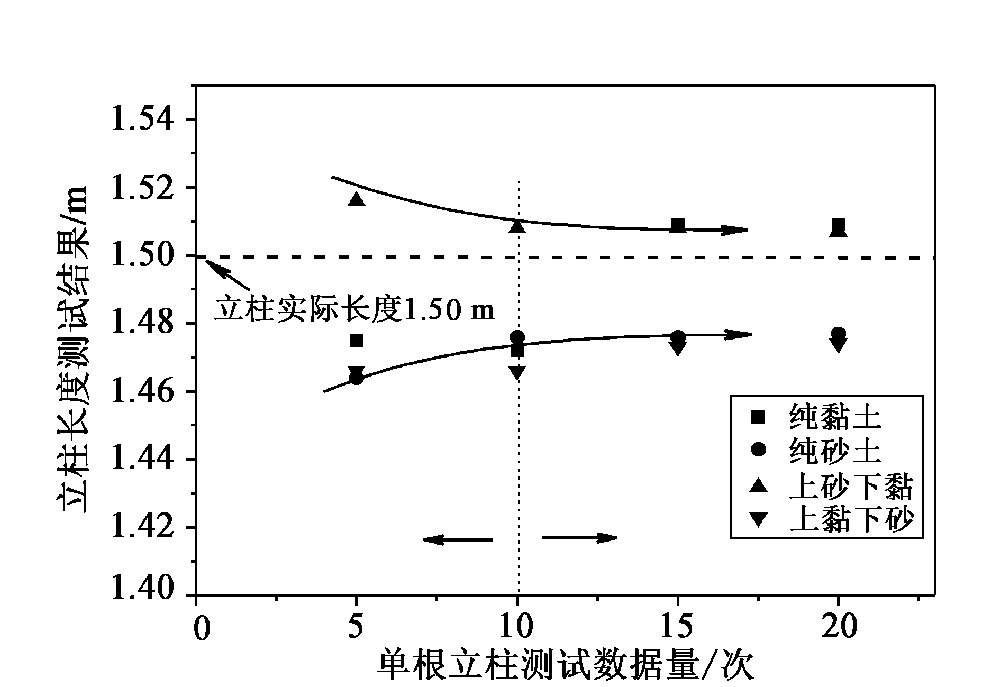

圖 ８ 采樣數據量對測試精度影響分析圖
果精度基本沒影響?最小偏差的立柱長度為１. ４７３ ｍ?比實際值小２. ７ ｃｍ( － １. ８％ ) ?最大偏差的立柱長
度為 １. ５０７ ｍ?比實際值大 ０. ７ ｃｍ( ＋ ０. ５％ ) ? 因此當采用立柱埋深檢測儀( ＩＥ) 測定鋼質護欄立柱埋
深時?建議單根立柱埋深測試的采樣數據量不小于 １０ 次?可以獲得較為精確的實測結果?
２. ４ 影響檢測精度的其他情況
在實際測量數據時?除土質的不同存在檢測精度的主要原因外?外設條件雖然影響不是主要的?但也存在不可忽視的影響? 如激振錘的力度、傳感器接觸面的光滑程度?
表 ２ 給出了不同錘擊力度、傳感器接觸面工況下的測試結果? 從實驗結果來看?當激振錘的錘擊力度過大或過小時?出現無法采集到測試數據的情況( 表中“—” 表示無數據結果) ?即電腦提示“ 數據溢出” 或者“ 無法識取數據” 的情況?個別實測結果精度偏差較大( 偏差值約 ± ３％ ) ? 所以?經過反復的測試?對于錘擊力度就在土質工況下測試時力度取值為 ９? 傳感器接觸面光滑工況下的測試精度明顯高于接觸面不光滑工況的測試精度?說明將傳感器與立柱接觸面打磨光滑是非常必要的?
７４
表 ２ 其他參數測試結果匯總( 鋼質立柱總長) ｍ
影響參數 采樣次數/ 次
５ ５ １０ １０ １５ １５ ２０ ２０
激振錘力度值( ≤５) — — — — — １. ４５６ — —
激振錘力度值( ≥１５) — — — １. ５４２ — — １. ５４３ —
傳感器接觸面光滑 １. ５０２ １. ５０１ １. ５０５ １. ５０６ １. ４９６ １. ５０８ １. ４９５ １. ５１０
傳感器接觸面不光滑 １. ４６７ １. ４５４ １. ４５６ １. ５４１ １. ４６４ １. ４７２ １. ４６８ １. ５４０
３ 結 論
通過純黏土、純砂土、砂黏復合土 ３ 種工況下的立柱長度測試精度開展實驗研究?得出如下結論: (１) 當路基填土采用單一土質作為填料時?純黏土工況下的實測精度高于純砂土的實測精度?
(２) 當路基填土采用復合土質作為填料時?上砂下黏工況下的實測精度比上黏下砂工況下的實測精度高?說明當路基填土粒徑從上往下逐漸減小時?其實測精度較高?
(３) 單根立柱采樣數據量越大其實測精度越高?當超過一定數據量(１０ 次) 后趨于穩定?
(４) 砂土對彈性波的傳遞和反射的干擾程度要高于黏土?建議實際工程檢測過程中視具體情況做適當修正?
(５) 自動激振錘的力度過大或過小則無法識取數據?極個別可識取的數據偏差較大?采用本設備的激振控制器力度宜在 ８ ~ １０ 之間?
(６) 傳感器與立柱接觸面的光滑度會影響檢測精度?建議適當打磨二者的接觸面?注意避免將傳感器安裝在鋼管焊縫處?
